Механизм подачи ПДГО-510 без горелки, без кабеля

ПДГО-510 подающий механизм полузакрытого типа, внутри которого установлен 4-х роликовый редукторный привод CWF 5110, электромагнитный клапан, плата управления и газовый тракт. Органы управления сварочным режимом расположены на лицевой панели. Снаружи на отдельном кронштейне расположена кассета и тормозное устройство. Механизм подачи может быть использован при работе непосредственно с полной бухтой электродной проволоки, уложенной на разматывающее устройство

По спецзаказу устанавливается блок обратной связи по напряжению, необходимый для сварки порошковыми проволоками, включая самозащитные.

Стыковочный узел с горелкой может быть двух видов: с евроразъемом или втычным соединением, что позволяет свободно работать с любым типом современных горелок.

Подающий механизм ПДГО-510 обеспечивает:

- Плавную регулировку и стабилизацию скорости подачи сварочной проволоки

- Управление газовым клапаном, подающим механизмом и сварочным источником от кнопки на горелке

- Изменение параметров сварочного режима в процессе сварки

- Регулировку вылета сварочной проволоки, времени продувки защитного газа до и после сварки

Подающий механизм имеет следующие основные технические решения:

- Использование 4-х роликового редукторного привода обеспечивает повышенное тяговое усилие и возможность работы с горелками длиной до 5м

- Применение 15 кг еврокассеты сварочной проволоки

- Зубчатое зацепление подающего и прижимного роликов

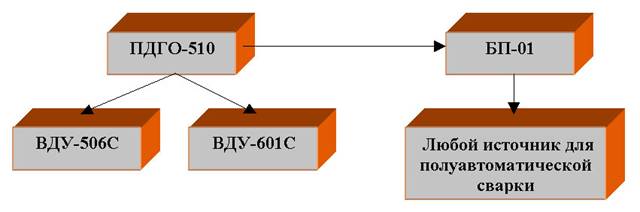

Имеет следующие схемы подключения:

Технические характеристики ПДГО-510

Напряжение питающей сети, В	48
Диаметр электрода, электродной проволоки, мм  Стальная  Порошковая	1.2-2.0 1.6-3.2
Скорость подачи электродной проволоки, м/ч	70-1100
Мощность привода, Вт	120
Масса, кг, не более	15
Габаритные размеры, мм, не более длина/ширина/высота	650/215/410
