Механизм подачи ПДГ-421 («Адмиралтеец-4») с БП-02 (аналог Гранита, 4 ролика, диаметр 0,8 – 1,4) без гор, без кабеля

ПДГ-421 подающий механизм закрытого типа, внутри которого установлен 2-х роликовый редукторный привод CWF 3110, электромагнитный клапан, плата управления и газовый тракт ("Адмиралтеец-2"). Имеется исполнение, где установлен 4-х роликовый редукторный привод CWF 4110, электромагнитный клапан, плата управления и газовый тракт ("Адмиралтеец-4"). Органы управления сварочным режимом расположены на лицевой панели. Стыковочный узел с горелкой выполнен со втычным соединением.

Являются заменой известных подающих механизмов "Гранит" и А-547. Имеют перед ними преимущество по динамическим свойствам.

Подающий механизм ПДГ-421 обеспечивает:

- Плавную регулировку скорости подачи сварочной проволоки и напряжения

- Управление газовым клапаном, подающим механизмом и сварочным источником от кнопки на горелке

- Изменение параметров сварочного режима в процессе сварки

Полуавтомат имеет следующие основные технические решения:

- Применение 5 кг еврокассеты сварочной проволоки

- Зубчатое зацепление подающего и прижимного роликов

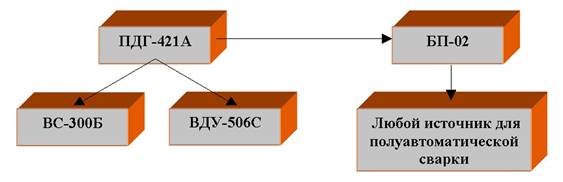

Имеет следующие схемы подключения:

Технические характеристики ПДГ-421

	Адмиралтеец-2	Адмиралтеец-4
Напряжение питающей сети, В	24	24
Мощность привода, Вт	60	60
Скорость подачи электродной проволоки, м/ч	40-950	40-950
Диаметр электродной проволоки, мм
Стальная	0.6-1.4	0.6-1.4
Порошковая	-	-
Масса, кг, не более	8	8
Габаритные размеры, мм, не более длина/ширина/высота	450/175/295	450/175/295
